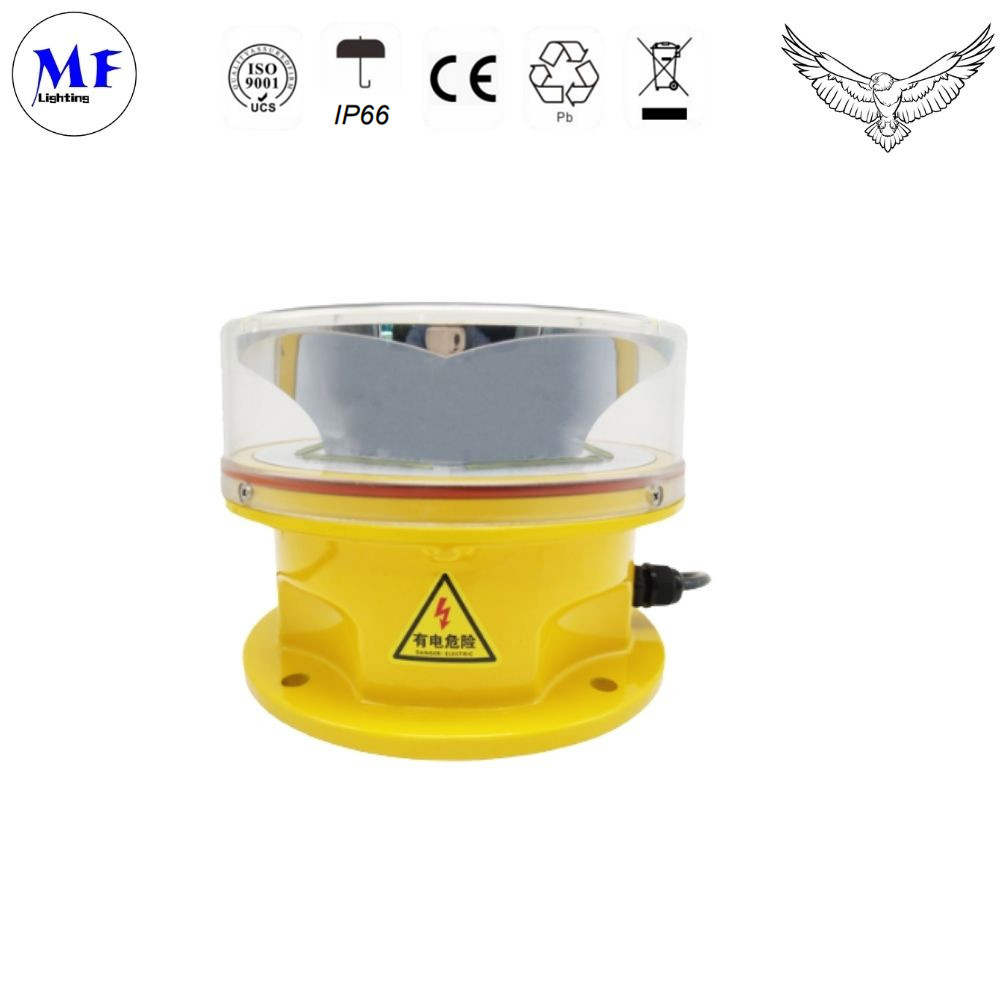

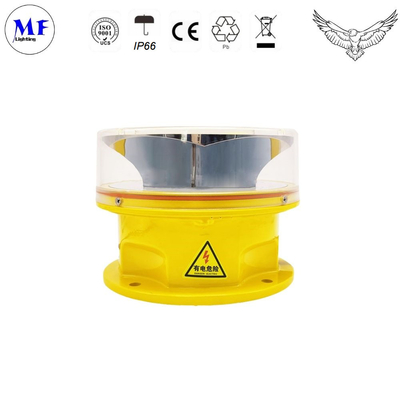

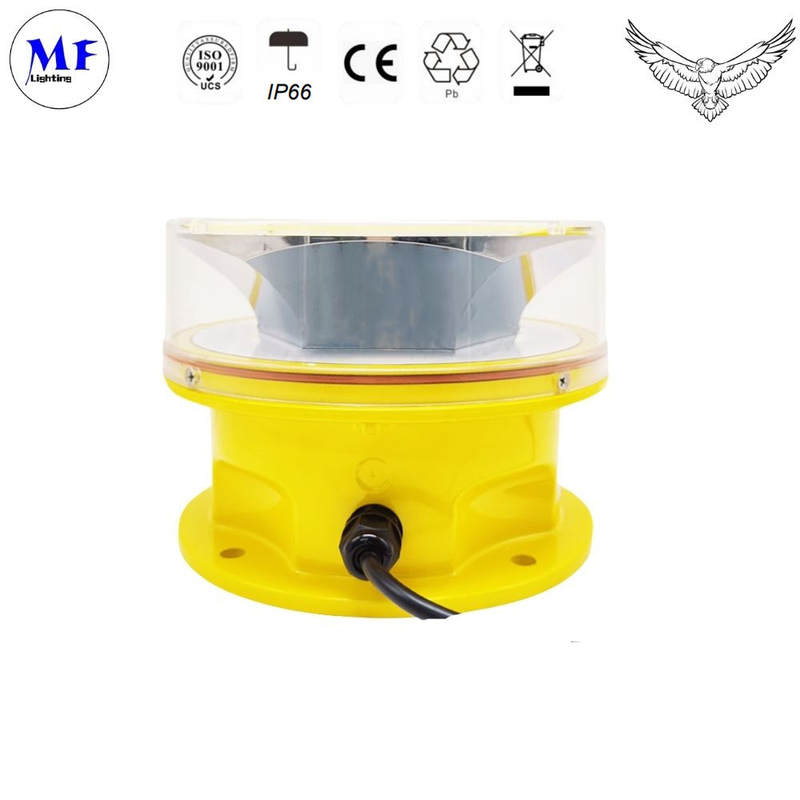

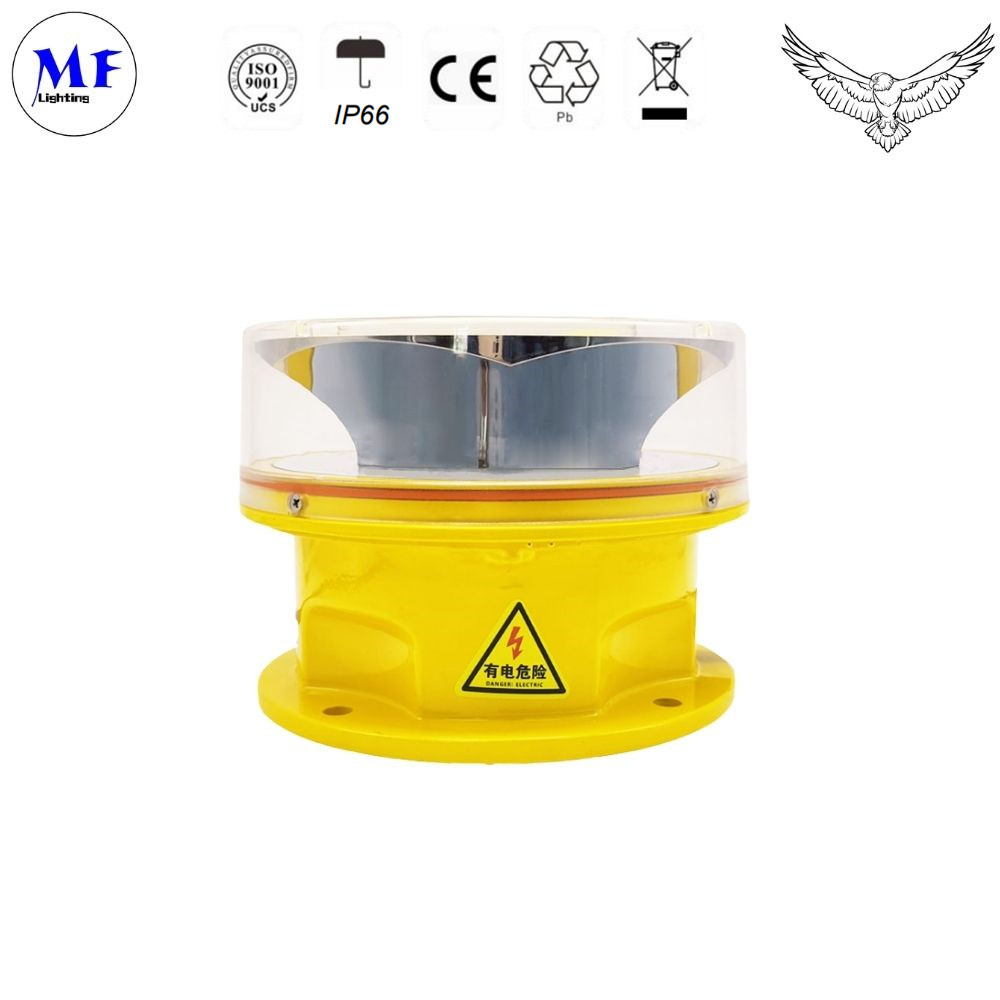

Rot IP66 ICAO Mittelintensität Typ B L864 LED-Flugschrankenlicht für hohe Gebäude

Produkt-Beschreibung

• ICAO Anhang 14 Band 1, Siebte Ausgabe, 2016, Tabelle 6.3 Mittel

  Intensitätsleuchte Typ B
• Luftfahrtbehörde L-864



  Eigenschaften

  Elektrotechnik



  1.CREE Ultra-Hochintensitäts-LED als Energieeinsparung von Lichtquellen
  Verbrauch und Wartung als Glühlampe oder Halogen
  2.lampeStromversorgung in Gleichspannung (12V, 24V, 48V) oder Wechselstrom (110-240VAC)

  - Ich weiß.

Körperliche- Ich weiß.

1Einzigartiger Entwurf und UV-geschützter Polykarbonatreflektor für konvergierendes Licht
2.UV-Schutz Pulver beschichtet leuchtend gelbe Farbe Basis verbessern die Sichtbarkeit

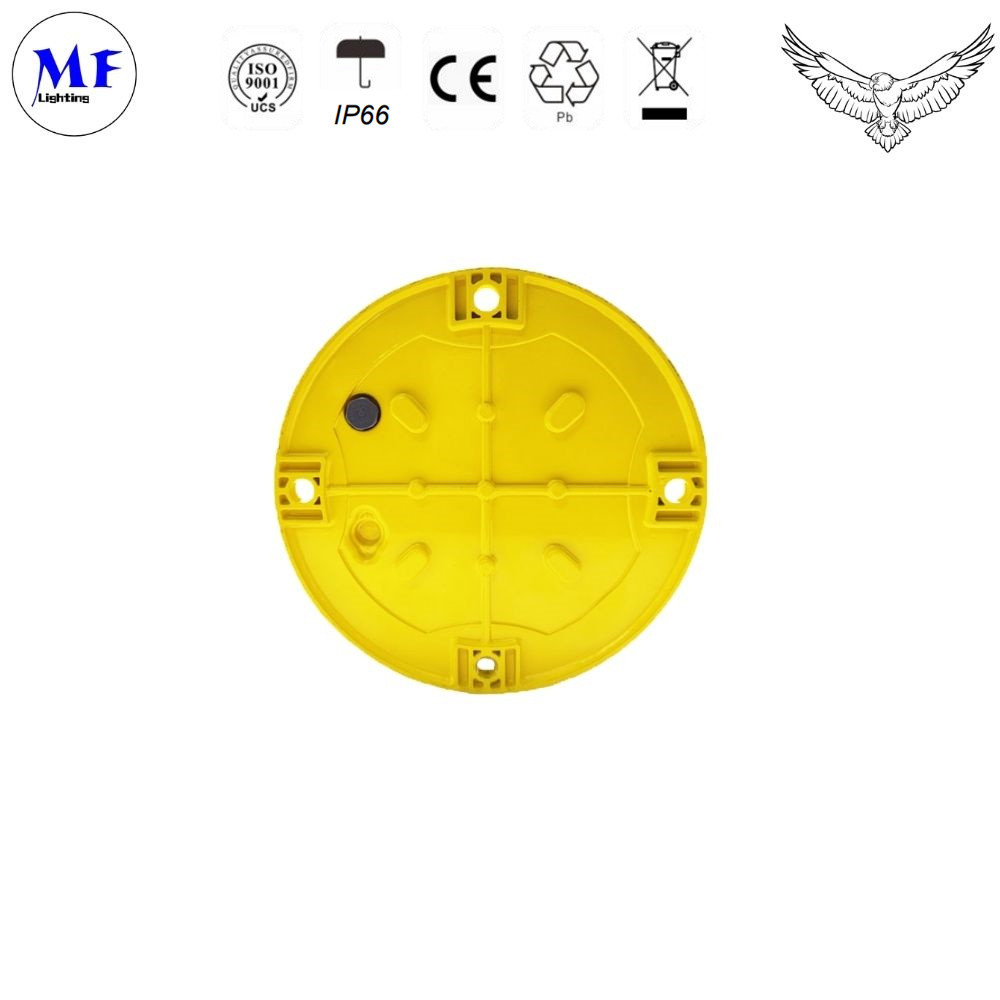

3.Basismaterial ist Druckgussaluminium, das eine starke Korrosionsbeständigkeit, Stoß- und Vibrationsschutz hat
4.Spezielle Ventil unter der Basis installiert, um sicherzustellen, dass die Luft durchgehen konnte, aber Wasser ist zu vermeiden, so dass die ganze Lichttemperatur nicht hoch sein

Systemkonstruktion- Ich weiß.- Ich weiß.

1.Eingebettete Fotozelle für Tag/Nachtbetrieb ((Dämmerung bis Morgendämmerung)
2Überspannungs- und Blitzschutz

Zusätzlich

1.Trockener Kontakt Alarmausgang für die Fernüberwachung
2.Benutzerverstellbare Blitzgeschwindigkeit ((20, 30, 40, 60 Blitze/Minute)
3.Infrarot-LED für Piloten mit NVG

Eigenschaften des Lichts

- Ich weiß.- Ich weiß.

Lichtquelle	CREE-LED mit hoher Intensität
Verfügbare Farben	Rot (andere Farben sind optional)
Intensität (cd)	≥ 2000cd
Horizontale Ausgabe (in Grad)	360
Vertikale Divergenz (in Grad)	3
Merkmale des Blitzes	20-60 Blitze pro Minute (Werk Einstellung: 20 Dreh/min)
Betriebsmodus	Von der Dämmerung bis zur Morgendämmerung automatisch.
LED-Lebenserfahrung (Stunden)	> 100000

Elektrische Eigenschaften- Ich weiß.

Betriebsspannung	Dies ist der Fall, wenn die Leistung des Geräts nicht über die erforderlichen Leistungskräfte hinausgeht.
Sofortige Leistung	40 W
Durchschnittliche Leistung	3 W ((20 Dreh/min)
Blitzschlag	IEC61000-4-5 L-N ±3kV, IEC61000-4-5 L-PE ±6kV, IEC61000-4-5 N-PE ±6kV
Elektrostatische	IEC61000-4-2 Kontaktentladung 8 kV
Schaltkreisschutz	Integriert

- Ich weiß.

Körperliche Eigenschaften- Ich weiß.

Körpermaterial	UV-geschütztes Polycarbonat
Ausgangsmaterial	Pulverbeschichtete Druckguss-Aluminium
Montierung	190*190*θ12
Abmessung (mm)	229*229*168
Gewicht ((kg)	2.5
Produktlebensdauer	10 Jahre und mehr

- Ich weiß.

Umweltfaktoren

Umgebungstemperatur ((°C)	-40 bis 65
Aufbewahrungstemperatur ((°C)	- 55 bis 70
Luftfeuchtigkeit	10%-95% RH ((Keine Kondensation)
Windgeschwindigkeit	240 km/h
Wasserdicht	IP-Qualität





Einhaltung der Vorschriften

ICAO	Anhang 14, Band 1, "Design und Auslegung des Flugplatzes" Siebenfache Ausgabe der "Operations" Juli 2016, Tabelle 6.3 Mittelschwerheit Rot-Hindernisleuchte Typ B
Luftfahrtbehörde	L-864



Verfügbare Optionen

Blinkrate

NVG (Nachtsichtbrille) kompatible LED

Trockenkontaktwarnung ((NO COM NC)

GPS-Synchronisierung blinkt

RS485 Kommunikation

Vogelschutzspitze

Ausstattung

Modell	Leistungsaufnahme	Flashrate	Farbe der Linse	Zellen	Alarm für trockenen Kontakt	GPS-Synchronisierung blinkt	Kontrolle
MF-LI-B2	110-240Vac und 48dc 12Vdc 24Vdc 36Vdc	Stetig. 20FPM 60FPM 40FPM 30FPM	Rot klar	Eingebaut	Kein Alarm	Keine Synchronisation GPS SNYC	Alleine verwendet Verwendet mit Steuerung











Kabeldiagramm









Diese LED mit mittlerer Intensität Typ B L864 Aviation

Hindernis Licht mit blinkender roter Farbe, für die Kennzeichnung bestimmt

Über die Oberfläche eines Hindernisses, dessen Höhe mehr als 45 Meter beträgt.

Ultra-hohe Intensität CREE LED wird für die Lichtquelle verwendet

Sicherstellung der langen Lebensdauer und der guten Leistung.

Ein selbst entworfener Reflektor dient zur Konvergenz von Licht, das

die Standard-Lichtstärke mit weniger als

Stromverbrauch.
