IP20 Paniklicht-Vorschaltgerät Notfall-Vorschaltgerät Inverter Notlicht-Kit LED Notfalltreiber für Triproof-Leuchte Downlight Deckenleuchte

Produkt-Beschreibung

IP20 Paniklicht-Notfall-Ballast Notfall-Ballast-Inverter Notlicht-Kit LED-Notfalltreiber für Triproof-Leuchte Downlight Deckenleuchte

Produktbeschreibung

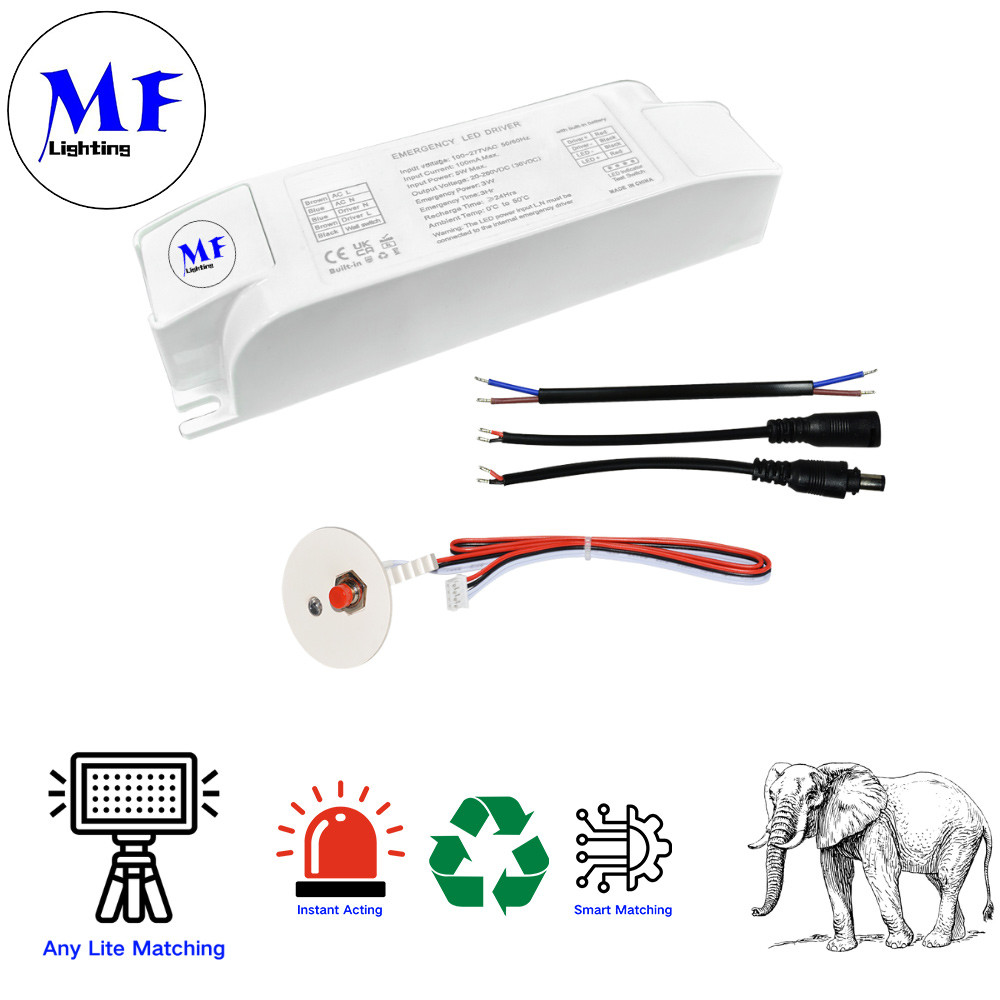

Der MF-188X LED-Notfalltreiber ist eine kompakte (115×85×28 mm) Li-FePO4-kompatible Lösung, die 3 W/3 H Notstrom mit Null-Standby-Strom liefert. Mit Mehrfachschutz (Überladung/Entladung/Kurzschluss) bietet er visuelle Diagnostik über LED-Anzeigen und unterstützt manuelles Testen sowie automatische 180-Tage-Selbsttestzyklen. Das IP20-zertifizierte Gerät arbeitet bis zu 75 °C, erfüllt die IEC/EN-Standards und erfordert eine 24-stündige Erstladung mit 6-monatigen Wartungsladungen. Dieser energieeffiziente Treiber (mit einer Eingangsleistung von <5 W) wird durch eine 3-Jahres-Garantie abgesichert und gewährleistet mit seiner 4000-mAh-Batteriekapazität und dem robusten 3000-V-Elektroschutz eine zuverlässige Notbeleuchtung.Intelligenter Schutz:

Überlade-/Entladeschutz, Überlast- und Kurzschlussschutz
Null-Standby-Verbrauch:
0 μA statischer Strom bei ausgeschaltetem Gerät
Erweiterte Diagnose:
LED-Anzeigen für Laden (grün), Fehler (rot blinkend) und Notfallstatus
Flexibles Testen:
Manuelle Notfallsimulation (10 s), halbjährlicher Selbsttest (180-Tage-Zyklus)
Robustes Design:
IP20-zertifiziert, 75 °C Toleranz, konform mit IEC/EN-Standards
Verwendung:
Erfordert 24 Stunden Erstladung, 6 Monate Lagerung, Nachladung und >1 Minute Testdauer. 3 Jahre Garantie.
Merkmale

Selbsttest

Konstantleistungs-Notausgang
Geeignet für LED-Leuchten mit externem LED-Treiber
Externe Batterie, Li-Ion/Li-FePO4/Ni-CD
Mit Mehrfachschutzfunktion;
Batterie-Überladeschutz;
Batterie-Tiefentladeschutz;
Ausgangsüberlastschutz;
Kurzschlussschutz.
Zubehör-Testschalter und LED-Anzeige
Im ausgeschalteten Zustand, um sich mit der Batterie zu verbinden, beträgt der statische Strom am Batterieanschluss 0 uA
Spezifikationen:

​

Verdrahtungsdiagramm

220-240 VAC, 50/60 Hz	Eingangsstrom
0,003 A Max. @230 VAC	Eingangsleistung
<5,0 W	Leistungsfaktor
≥0,5 @230 VAC	Batterieladung
350 mA Max.	Batterieladezeit
≤24 Max	Notausgangsspannung
DC25-185 V Max. 200 VDC	Notleistung
3 W	Notfallzeit
3H	Batterie
Li-FePO4/26650/4000 mAh-3,2 V	Lagertemperatur
-20-40 °C	Elektrische Festigkeit
3000 VAC, 5 mA (Eingang zu Ausgang)	IP-Schutzart
IP 20	Maximale Gehäusetemperatur
75 °C	Garantie
3 Jahre	Relevante Norm
IEC 61347-2-7 / IEC 61347-1 / EN55015	​

Verdrahtungsdiagramm

AC-Eingang

• : Braune (Leiter) und blaue (Neutralleiter) Drähte für 220-240 V StromversorgungLED-Anschluss

• : Rote (positive) und schwarze (negative) Klemmen für LED-AusgangBatterie

• : Spezielle Ladedrähte (Farbe nicht angegeben) für den Li-FePO4-BatterieanschlussSchaltersteuerung

• : Enthält die Integration eines WandschaltersDrahtspezifikationen

• : Verwendet 0,5-1,5 mm² Kabel mit 7-8 mm AbisolierlängeMaßnahme

​LED- und Testtastenstatus

LED-ANZEIGE

Grünes Atemmuster: Lademodus
Grün stabil: Batterie vollständig geladen
Rot blinkend: Fehler wie unten
Rot blinkend einmal pro Sekunde: Batterie ist nicht angeschlossen
Batterie ist defekt
Rot blinkend viermal pro Sekunde: Lastfehler im Notfallmodus, offener Stromkreis/Kurzschluss
TESTTASTE
1: 0S
3: 0S
Wenn der Notfalltreiber eingeschaltet ist, wird alle 180 Tage±1 Tag automatisch der Notfallzustand aktiviert, die Notfalldauer bis die Batterie entladen ist, dann kehren Sie zum Einschaltzustand zurück.
​Installationsanweisungen

1: Wenn es zum ersten Mal verwendet wird oder nach einer Tiefentladung nicht in den normalen Betriebszustand eintritt, ist es erforderlich, die Hauptstromversorgung anzuschließen

um die Notstromversorgung zu aktivieren und 24 Stunden lang aufzuladen. Bitte verwenden Sie die mitgelieferte Original-Notfallbatterie
2: Halten Sie es bei der Installation und Verwendung von Wärmequellen fern und verwenden Sie es nur
innerhalb eines bestimmten Betriebstemperaturbereichs.
3: Sollte in einer kühlen, trockenen Umgebung gelagert werden.
4: Nach längerer Lagerung mindestens alle 6 Monate nachladen.
5: Notfalltreibertests müssen länger als 1 Minute dauern, drücken Sie die Testtaste nicht häufig.
​Anwendung

Anwendung:

Schule, Krankenhaus, U-Bahn, Bahnhof, Einkaufszentrum, Supermarkt, Flughafen, Büro, Fabrik, Hotel, Keller, Parkplatz, öffentlicher Ort
