IP40 15W LED-Notfallbatterie-Pack Paniklicht Ballast LED-Notfallantrieb für Unterlicht Deckenlicht

Produkt-Beschreibung

IP40 15W Paniklicht Ballast UL aufgeführt LED-Notfallantrieb für Deckenleuchte

Produktbeschreibung

Beschreibung

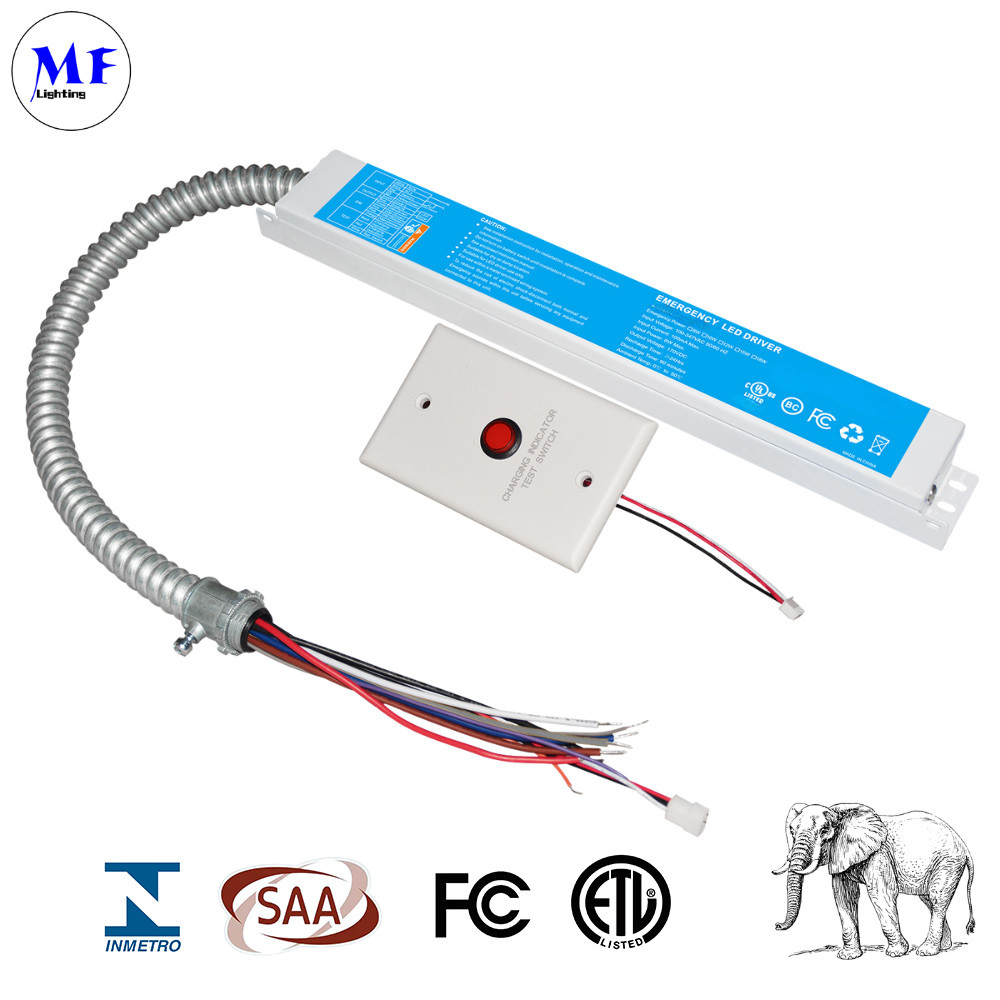

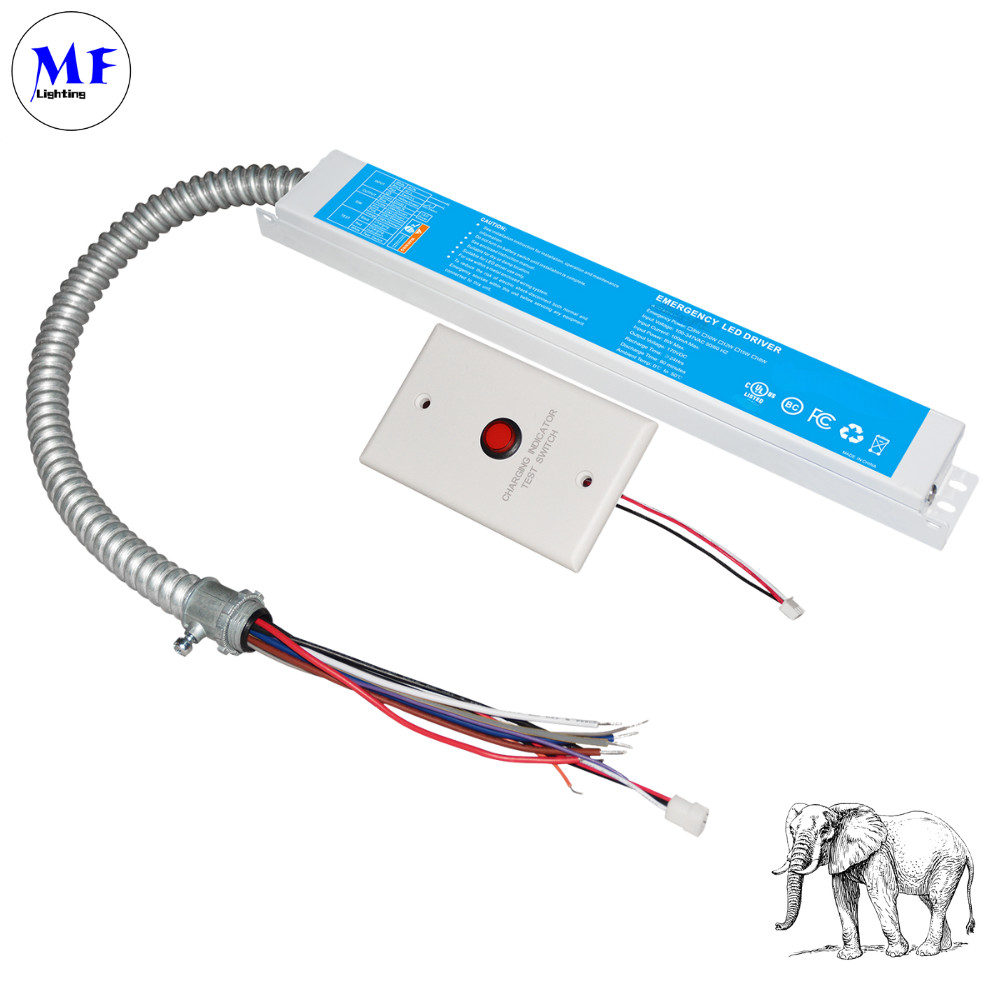

Der MF-EM-xxW-170 LED Notfalltrieb ist eine zuverlässige und vielseitige Sicherungslösung, die zur Aufrechterhaltung der Beleuchtung während Stromausfällen entwickelt wurde.Es liefert Notstrom von 15 W bis 40 W mit einem stabilen 170 V Gleichstrom-Ausgang, mit langlebigen Li-Ionen-Batterien angetrieben, die eine Laufzeit von 90 Minuten bieten.Durchführung von automatischen monatlichen 30-Sekunden-Tests und volljährlichen Entladetests zur Gewährleistung der SystemzuverlässigkeitEs unterstützt mehrere Steuerungsoptionen, einschließlich 0-10V-Dimmung, TRIAC-Dimmern und sensorbasierter (DC12V/AC120V) Bedienung, wodurch es für verschiedene Beleuchtungseinrichtungen anpassbar ist.mit einem breiten Eingangsspannungsbereich (100-347 V Wechselstrom), Übertemperatur-Schutz und eine 5-Jahres-Garantie, ist es für Langlebigkeit und Sicherheit gebaut.und Wohnanwendungen, bei denen Notbeleuchtung unerlässlich ist.


Vorteil:

Einhaltung der Vorschriften
UL924 & CSA C22.2 NO.141 für die USA/Kanada zertifiziert, um Sicherheit und Zuverlässigkeit bei Notbeleuchtungsanwendungen zu gewährleisten.
Breiter Leistungsbereich
Bietet 15W-40W Notstandsausgang mit 170V Gleichstrom, unterstützt verschiedene Beleuchtungslasten für gewerbliche / Wohnzwecke.
Ein vernünftiges Selbsttest
Automatisierte 30-Sekunden-monatliche und volljährliche Entladungstests, proaktive Erkennung von System- oder Batterieproblemen.
Kompatibilität mit mehreren Steuerungen
Funktioniert mit 0-10V-Dimmern, TRIAC-Dimmern und DC12V/AC120V-Sensoren für eine flexible Beleuchtungsintegration.
Robuste Batterie-Rücklage
Li-Ionen-Batterien bieten eine Betriebsdauer von 90 Minuten mit 24-Stunden-Aufladung sowie einen Übertemperaturschutz zur Sicherheit.
Kompakt und langlebig
Platzsparendes Design (12.01"×2.36"×1.57") mit 5-jähriger Garantie, gebaut für langfristige Leistung unter rauen Bedingungen.

Eigenschaften
UL für uns und Kanada aufgeführt
Nach UL924 aufgeführt und nach CSA C22.2 NO.141 geprüft
Hochspannungsausgang
Niedriger Energieverbrauch
Konstante Ausgangsleistung
Selbstprüfung
Batterie: Übertemperaturschutz


Spezifikationen

- Ich weiß.

Eingangsspannung	100~347Vac,50/60Hz
Eingangsstrom	200m Amax.
Eingangsleistung	12 W max.
Ausgangsspannung	170Vdc
Notfallstrom	15 W
Aufladzeit	24 Stunden
Zeit der Entlassung	90 Minuten
Batterie	Li-Ionen 2500mAh-14,8V
Gewährleistung	5 Jahre
Umgebungstemperatur	32~122 F ((0....+50 oC)
Gewicht	3.66 Pfund (ca. 1,4 kg)
IP-Klasse	IP40

- Ich weiß.- Ich weiß.

Die Kommission wird die Kommission auffordern, die erforderlichen Maßnahmen zu treffen.	Anmerkungen
Fester Rot ON	System in Ordnung/KL in Ordnung
Blinkend Rot (1s eingeschaltet, 1s ausgeschaltet, Radfahren)	Der Backup-Mikro-Wechselrichter arbeitetNotfallmodus
Blinkend Rot (0,5 Sekunden eingeschaltet, 0,5 Sekunden ausgeschaltet, Radfahren)	Batterie nicht erkannt, überprüfen Sie die BatterieVerbindung
Testknopf
0S
0S

- Ich weiß.

unterschiedliche Größe

- Ich weiß.

Modell Nr.	Ausgabe Spannung	Notfall Macht	Batterie Typ
MF-EM-15W-170	170Vdc	15 W	Li-Ionen 2500mAh-14,8V
MF-EM-25W-170		25 W	mit einem Stromverbrauch von mehr als 10 W
MF-EM-30W-170		30 W	Li-Ionen 5200mAh-14,8V
MF-EM-40W-170		40 W	Li-Ionen 5000mAh-18,5V

- Ich weiß.

- Ich weiß.Selbstprüfung
Der Anschluss enthält einen Steuerungs-/Monitorkreis, der einmal im Monat einen 30-Sekunden-Entladungstest und einmal im Jahr einen Entladungstest durchführt.Die Einheit simuliert einen Wechselstromverlust und wechselt automatisch in den Notfallmodus.. Während des Routine-Tests überwacht das Gerät den Betrieb der LED-Last, die Batteriespannung und die Notfalldauer, wenn das Gerät Probleme feststellt, blinkt der Indikator schnell

Kabeldiagramm

Basis-AC-Anschluss
Zeigt die grundlegende Verkabelung für den direkten Wechselstrom (100-347 V) an den Notfahrer
Einbezieht neutrale (AC-N) und Leitungsanschlüsse (AC-L) mit ordnungsgemäßer Erdung
0-10V-Dimmersystemintegration
Zeigt die Verbindung mit 0-10V dimmbaren LED-Treibern
Einzelheiten zur Verkabelung von Dim+ (violett) und Dim- (rosa) Steuerleitungen
Beibehält die Notfallfunktionalität und ermöglicht gleichzeitig die Dimming-Steuerung
Kompatibilität mit TRIAC-Dimmern
Anzeige der Verkabelung für Phase-Cut-Dimmsysteme (TRIAC)
Zeigt die richtige Verbindung von dunkel heißen (schwarz), Last (rot) und neutralen (weiß) Drähten
Einbezieht die Anforderungen an die Erdung für die Lärmreduzierung
Einrichtung des Wandschalters
Bietet eine einfache Ein-/Aussteuerung
Beibehält die Notfallfähigkeit
Zeigt eine ordnungsgemäße Schaltbeinverkabelung für einen zuverlässigen Betrieb
Integration von DC12V-Sensoren
Einzelheiten Niederspannungssensoranschluss (12V Gleichstrom)
Illustration der Sensor-Leistungsleitung und Dimmungssteuerungsschnittstelle
Anzeige der Instandhaltung der Notlichtfunktion
Anwendung von AC120V-Sensoren
Deckt die Anlage von Stromspannungssensoren ab
Demonstriert eine ordnungsgemäße Sensorbelastung
Einschließlich Notschaltkreisschutz

Maßnahme

Anwendung

1Gewerbliche und Bürogebäude
Szenario: Notlicht in Fluren, Treppenhöhlen und Ausfahrtschildern.
Konfiguration: Normalerweise wird Diagramm 2 (Wall Switch) oder Diagramm 4 (Non-Dimmable Wall Switch) zur einfachen Ein-/Aussteuerung verwendet.
- Sicherstellung der Einhaltung der Sicherheitsvorschriften (UL924) bei gleichzeitiger Beleuchtung bei Stromausfällen.
2. Einzelhandelsgeschäfte und Ausstellungsräume
Szenario: Dimmbare LED-Beleuchtung für ein einstellbares Ambiente.
Konfiguration: Verwendet Diagramm 1 (0-10V Dimmer) oder Diagramm 5 (DC12V Sensor) zur reibungslosen Dimming-Steuerung.
Ermöglicht die Einstellung der Helligkeit und sorgt gleichzeitig für die Notbeleuchtung.
3. Theater, Hotels und Restaurants
Szenario: Stimmungsbeleuchtung mit Nothilfe.
Konfiguration: Verwendet Diagramm 3 (TRIAC Dimmer) für die Kompatibilität der Phase-Cut-Dimmung.
- Unterstützt traditionelle Wanddimmer und bietet Notstrom.
4Industrie- und Lagerbetriebe
Szenario: Beleuchtung der oberen Halle mit Notbetrieb.
Konfiguration: Verwendet Diagramm 6 (AC120V Sensor) für bewegungsaktivierte Beleuchtung.
Erhöht die Energieeffizienz durch Sensorsteuerung und erfüllt gleichzeitig die Sicherheitsanforderungen.
5. Wohn- und Smart Homes
Szenario: Notbeleuchtung in Fluren oder kritischen Bereichen.
Konfiguration: Für die Automatisierung wird Diagramm 2 (Wall Switch) oder Diagramm 5 (DC12V Sensor) verwendet.
Sie bietet eine nahtlose Integration in die Heimbeleuchtung und sorgt gleichzeitig für Sicherheit.
