IP40 15W Paniklicht-Ballast UL-gelisteter LED-Notfalltreiber für Deckenleuchte

Produkt-Beschreibung

Verschiedene GrößenVerschiedene Größen

 IP40 15W Notlicht-Ballast UL-gelisteter LED-Notfalltreiber für Deckenleuchten

Produktbeschreibung

Beschreibung

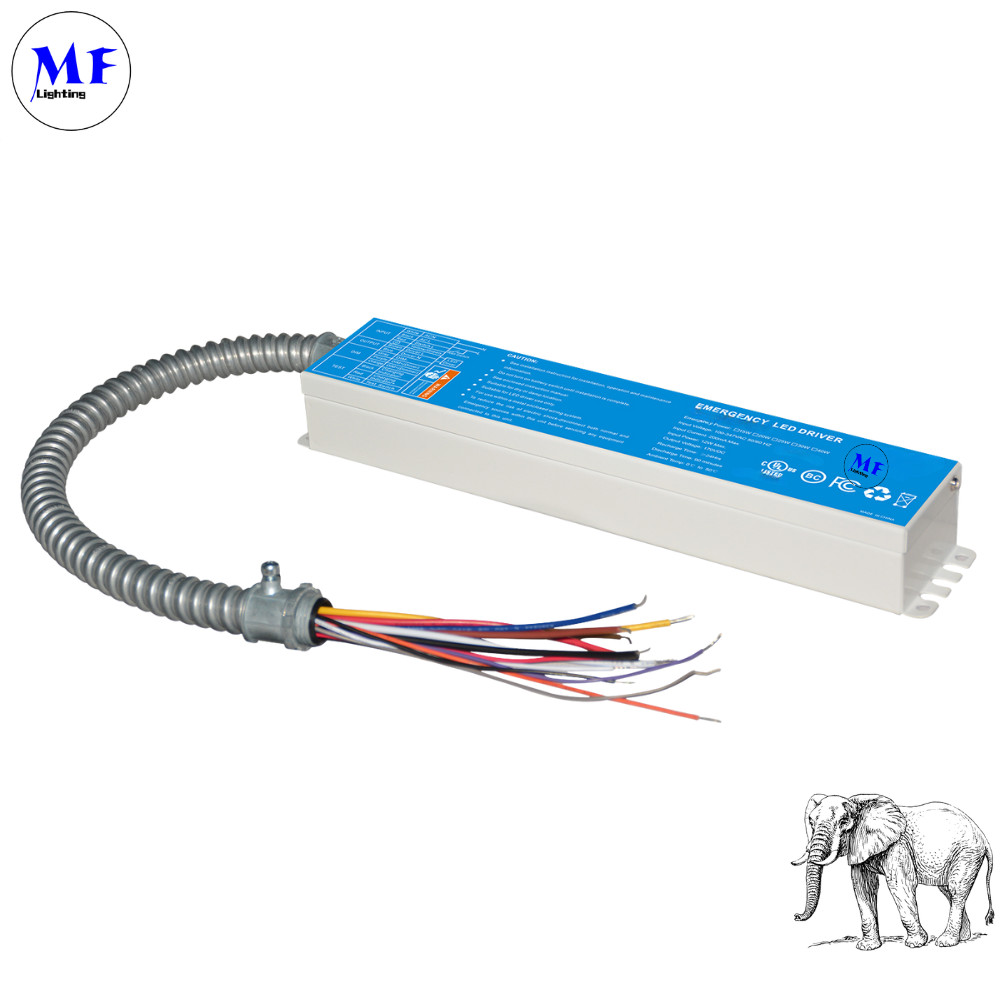

Der MF-EM-xxW-170 LED-Notfalltreiber ist eine zuverlässige und vielseitige Notstromlösung, die entwickelt wurde, um die Beleuchtung bei AC-Stromausfällen aufrechtzuerhalten. Er entspricht den Standards UL924 und CSA C22.2 NO.141 und liefert Notstrom von 15W bis 40W mit einem stabilen 170V DC-Ausgang, der von langlebigen Li-Ionen-Batterien gespeist wird, die eine Laufzeit von 90 Minuten bieten. Der Treiber verfügt über eine Selbsttestfunktion, die monatlich automatische 30-Sekunden-Tests und jährliche Volllasttests durchführt, um die Systemzuverlässigkeit zu gewährleisten. Er unterstützt mehrere Steuerungsoptionen, darunter 0-10V-Dimmung, TRIAC-Dimmer und sensorbasierter (DC12V/AC120V) Betrieb, wodurch er für verschiedene Beleuchtungskonfigurationen geeignet ist. Mit einem weiten Eingangsspannungsbereich (100-347V AC), Übertemperaturschutz und einer 5-Jahres-Garantie ist er auf Langlebigkeit und Sicherheit ausgelegt. Kompaktes Design (12,01" × 2,36" × 1,57"), ideal für gewerbliche, industrielle und private Anwendungen, bei denen Notbeleuchtung unerlässlich ist.


Vorteil:

Einhaltung der Vorschriften
UL924 & CSA C22.2 NO.141 zertifiziert für USA/Kanada, Gewährleistung von Sicherheit und Zuverlässigkeit in Notbeleuchtungsanwendungen.
Großer Leistungsbereich
Bietet 15W-40W Notausgang mit 170V DC, unterstützt verschiedene Beleuchtungslasten für den gewerblichen/privaten Gebrauch.
Intelligenter Selbsttest
Führt automatisch monatliche 30-Sekunden- und jährliche Volllasttests durch und erkennt proaktiv System- oder Batterieprobleme.
Multi-Steuerungs-Kompatibilität
Funktioniert mit 0-10V-Dimmern, TRIAC-Dimmern und DC12V/AC120V-Sensoren für flexible Lichtintegration.
Robuste Batterie-Backup
Li-Ionen-Batterien bieten 90 Minuten Laufzeit mit 24 Stunden Aufladung sowie Übertemperaturschutz für die Sicherheit.
Kompakt & Langlebig
Platzsparendes Design (12,01"×2,36"×1,57") mit 5 Jahren Garantie, gebaut für langfristige Leistung unter rauen Bedingungen.

Merkmale
UL-gelistet für USA und Kanada
Gelistet nach UL924 und getestet nach CSA C22.2 NO.141 Feld- oder Werksinstallation
Hochspannungsausgang
Geringer Energieverbrauch, CEC-Konformität
Konstante Ausgangsleistung
Selbsttest
Batterie: Übertemperaturschutz


Spezifikationen

Selbsttest

Eingangsspannung	100~347Vac,50/60Hz
Eingangsstrom	200mAmax.
Eingangsleistungsaufnahme	12W max.
Ausgangsspannung
Notleistung	Li-Ion 2500mAh-14.8V
Ladezeit	24 Stunden
Entladezeit	90 Minuten
Batterie	Li-Ion 2500mAh-14.8V
Garantie	5 Jahre
Umgebungstemperatur	32~122 F(0....+50 ºC)
Gewicht	3,66 lbs (1,4 kg)
IP-Schutzart	IP40

SelbsttestSelbsttest

BETRIEB (ANZEIGESTATUS)	Bemerkungen
Dauerhaft Rot AN	System OK/AC OK
Blinkendes Rot (1 Sekunde an, 1 Sekunde aus, zyklisch)	Der Backup-Mikro-Wechselrichter arbeitet im Notfallmodus

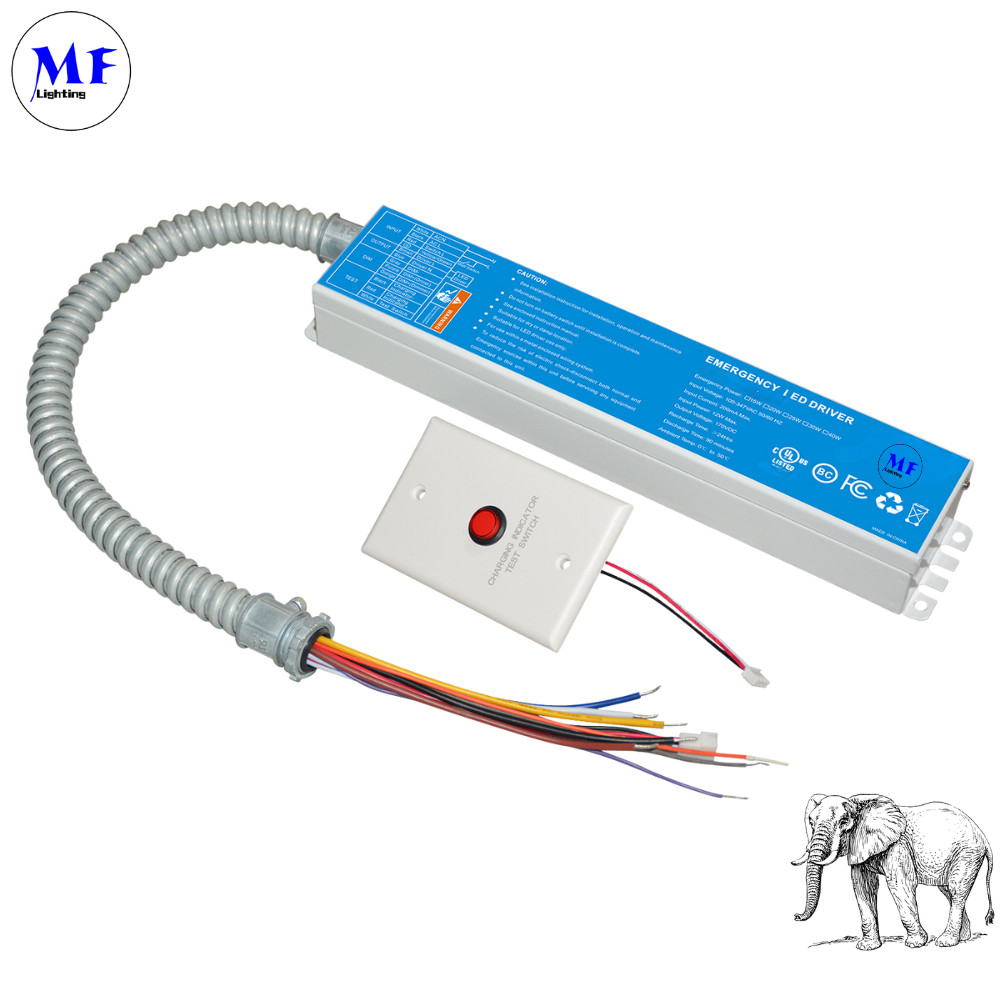

Blinkendes Rot (0,5 Sekunde an, 0,5 Sekunde aus, zyklisch)	Batterie nicht erkannt, Batterieanschluss prüfen Test-Taste
0S

SelbsttestVerschiedene GrößenVerschiedene Größen

​

Selbsttest

Ausgang	Spannung              Notfall	Leistung Batterie	Typ MF-EM-15W-170
170Vdc	15W 15W	Li-Ion 2500mAh-14.8V	MF-EM-25W-170
25W		Li-Ion 4400mAh-14.8V	MF-EM-30W-170
30W		Li-Ion 5200mAh-14.8V	MF-EM-40W-170
40W		Li-Ion 5000mAh-18.5V	​

Selbsttest

Selbsttest Der enthält eine Steuer-/Überwachungsschaltung, die einmal im Monat einen 30-Sekunden-Entladungstest und einmal im Jahr einen Entladungstest durchführt. Zu diesem Zeitpunkt simuliert das Gerät einen AC-Stromausfall und schaltet automatisch in den Notfallmodus. Während der routinemäßigen Tests überwacht das Gerät den Betrieb der LED-Last, die Batteriespannung und die Notfalldauer. Wenn das Gerät Probleme erkennt, blinkt die Anzeige schnell.
Verdrahtungsdiagramm

Grundlegender AC-Anschluss

Zeigt die grundlegende Verdrahtung für den direkten AC-Stromeingang (100-347V) zum Notfalltreiber
Enthält Neutralleiter (AC-N) und Leiter (AC-L) mit ordnungsgemäßer Erdung
0-10V-Dimmer-Systemintegration
Veranschaulicht den Anschluss mit 0-10V dimmbaren LED-Treibern
Details zur Verdrahtung für die Steuerleitungen dim+ (lila) und dim- (rosa)
Behält die Notfallfunktionalität bei und ermöglicht gleichzeitig die Dimmsteuerung
TRIAC-Dimmer-Kompatibilität
Demonstriert die Verdrahtung für Phasenanschnittsdimmsysteme (TRIAC)
Zeigt den korrekten Anschluss von Dimmer-Hot (schwarz), Last (rot) und Neutralleiter (weiß)
Beinhaltet Erdungsanforderungen zur Rauschunterdrückung
Wandschalter-Steuerungseinrichtung
Bietet eine einfache Ein/Aus-Steuerungsverdrahtungskonfiguration
Behält die Notfallbetriebsfähigkeit bei
Zeigt die korrekte Schalterbeinzverdrahtung für einen zuverlässigen Betrieb
DC12V-Sensorintegration
Details zum Niederspannungssensoranschluss (12V DC)
Veranschaulicht die Sensorstromverdrahtung und die Dimmsteuerungsschnittstelle
Zeigt die Aufrechterhaltung der Notbeleuchtungsfunktion
AC120V-Sensoranwendung
Behandelt die Installation von Netzspannungssensoren
Demonstriert die korrekte Sensorlastverdrahtung
Beinhaltet den Notbetriebsschaltungsschutz
Maßnahme

Anwendung

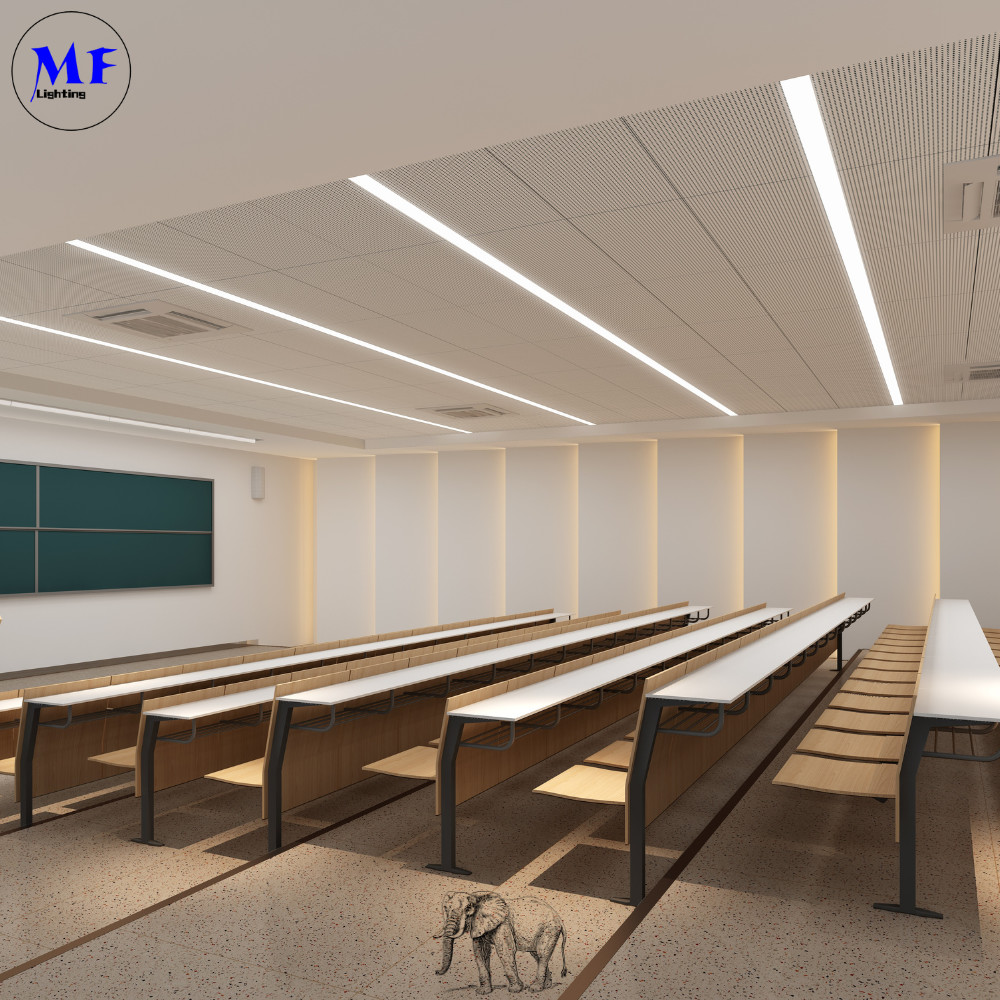

1. Gewerbe- und Bürogebäude

Szenario: Notbeleuchtung in Korridoren, Treppenhäusern und Notausgangsschildern.
Konfiguration: Verwendet typischerweise Diagramm 2 (Wandschalter) oder Diagramm 4 (nicht dimmbarer Wandschalter) für eine einfache Ein/Aus-Steuerung.
Warum? Gewährleistet die Einhaltung der Sicherheitsbestimmungen (UL924) und erhält gleichzeitig die Beleuchtung bei Stromausfällen.
2. Einzelhandelsgeschäfte & Ausstellungsräume
Szenario: Dimmbare LED-Beleuchtung für einstellbares Ambiente.
Konfiguration: Verwendet Diagramm 1 (0-10V-Dimmer) oder Diagramm 5 (DC12V-Sensor) für eine reibungslose Dimmsteuerung.
Warum? Ermöglicht die Helligkeitsanpassung und gewährleistet gleichzeitig die Notbeleuchtungsfunktion.
3. Theater, Hotels & Restaurants
Szenario: Stimmungsbeleuchtung mit Notfall-Backup.
Konfiguration: Verwendet Diagramm 3 (TRIAC-Dimmer) für die Kompatibilität mit Phasenanschnittsdimmung.
Warum? Unterstützt herkömmliche Wanddimmer und bietet gleichzeitig eine Notstromversorgung.
4. Industrie- und Lagerhallen
Szenario: Hochregalbeleuchtung mit Notbetrieb.
Konfiguration: Verwendet Diagramm 6 (AC120V-Sensor) für bewegungsaktivierte Beleuchtung.
Warum? Erhöht die Energieeffizienz mit Sensorsteuerung und erfüllt gleichzeitig die Sicherheitsanforderungen.
5. Wohn- und Smart Homes
Szenario: Notbeleuchtung in Fluren oder kritischen Bereichen.
Konfiguration: Verwendet Diagramm 2 (Wandschalter) oder Diagramm 5 (DC12V-Sensor) für die Automatisierung.
Warum? Bietet eine nahtlose Integration in Hausbeleuchtungssysteme und gewährleistet gleichzeitig die Sicherheit.
